Die Deckenschalung, die Sicherheit und Ökologie vereint
-
Die Deckenschalung, die Sicherheit und Ökologie vereint
Vielseitig, das Top Dalle Eco-System bietet eine angepasste Lösung für jedes Bauprojekt: Büros, Wohnungen, Alten- und Pflegeheimen, Krankenhäuser und Strafanstalten…
Einfache und schnelle Montage, das Top Dalle Eco-System bietet eine Produktivität von 30m² pro Arbeiter pro Tag für eine Höhe von 2,5 m bis zu 1,50 geschalten m² pro C4+Rahmen.
Entspricht den Gesetzesvorgaben vom September 2004 gegen Absturzgefahren und den Normen NF E 85-014 und NF X 35-109.
TopDalle Eco+
Vielseitig, das Top Dalle Eco-System bietet eine angepasste Lösung für jedes Bauprojekt: Büros, Wohnungen, Alten- und Pflegeheimen, Krankenhäuser und Strafanstalten…
Entwickelt von Alphis Ingenieurbüro, entspricht das Top Dalle Eco-Schalungssystem den Gesetzesvorgaben vom September 2004 gegen Absturzgefahren. Des weiteren folgt es den Normen NF E 85-014 und NF 35-109 hinsichtlich die Stolper- und Rutschungsgefahren und herunterfallenden Gegenständen sowie der Handhabung von Lasten.

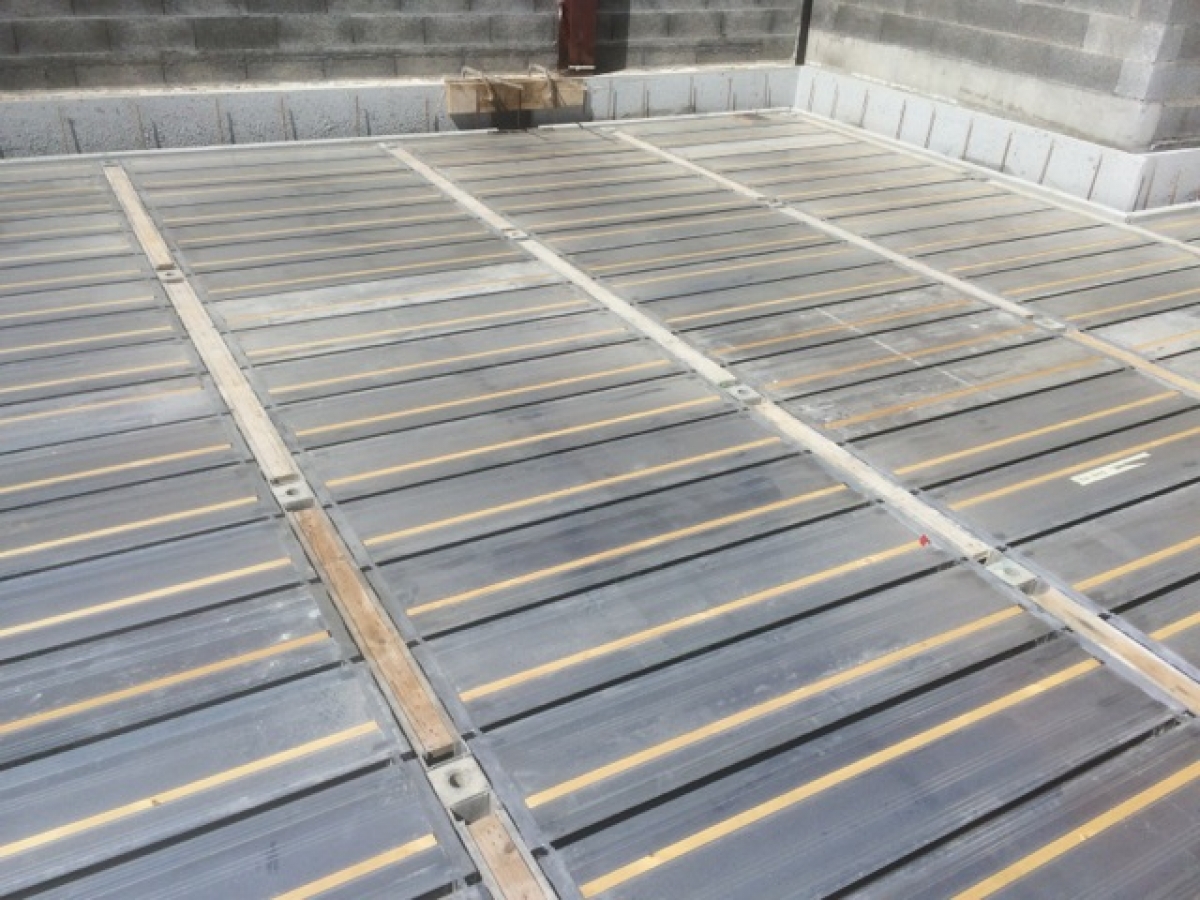

Der Arbeitsbereich wird mit den Eco+-Elementen abgesichert, mit geschlossener Oberfläche gegen Absturz-, Stolper- und Rutschungsgefahren und herunterfallenden Gegenständen.
Möglicher Ein- und Ausbau der Eco-Elemente vom Boden aus
Mit der Top-Stange, wird der ebenerdige Ein- und Ausbau der Schalung möglich gemacht (PIRL wird nicht benötigt).
Verstärkte Stabilität

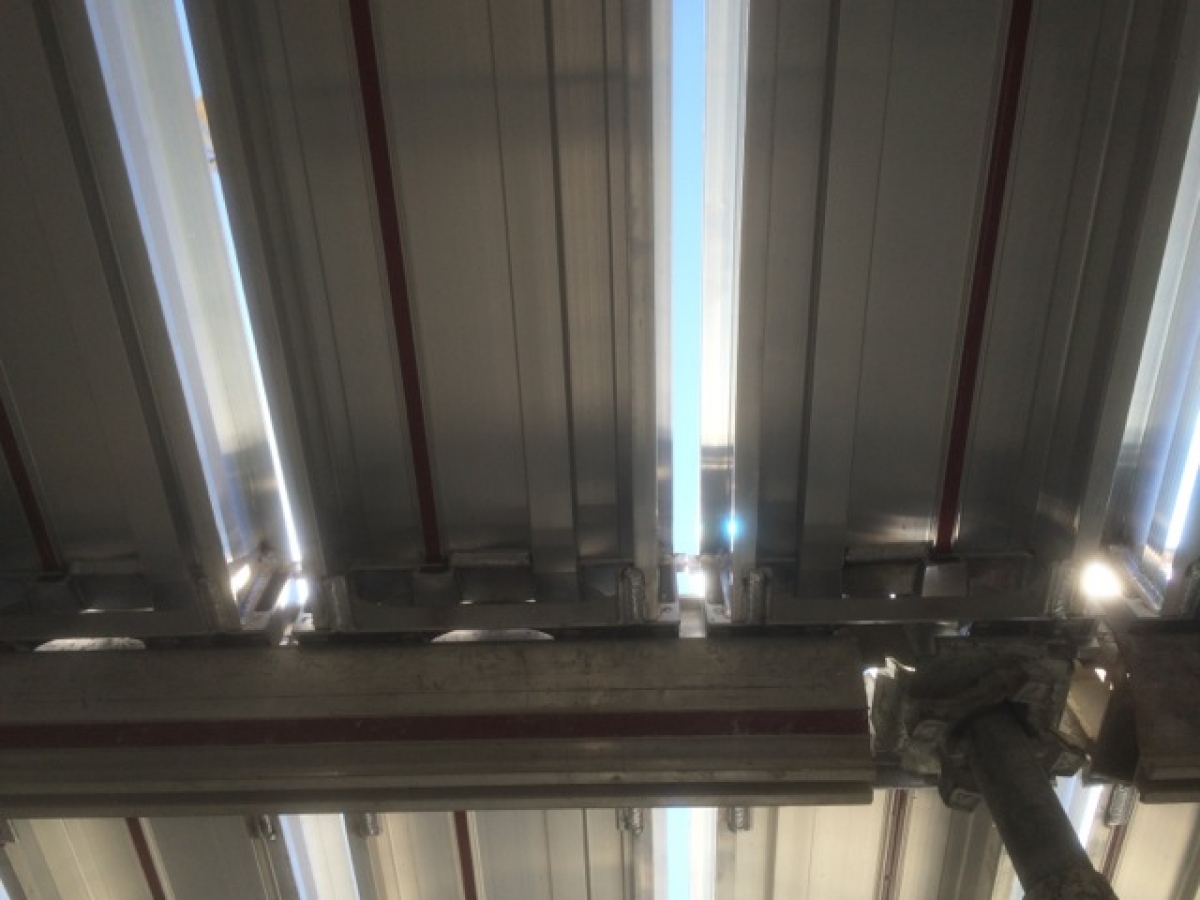

Die vielfältigen Unterstützungspunkte des Éco+-Elements, der ausziehbare Hauptträger mit kontinuierlicher Unterstützung sowie der Nebenträger für Ecken gewährleisten eine optimale Stabilität.
Diebstahlschutz
Ein von Alphi entwickelter chemischer Prozess verhindert das unzulässige Recycling der Alu-Träger.
Der Arbeitsbereich wird mit den Eco+-Elementen abgesichert, mit geschlossener Oberfläche gegen Absturz-, Stolper- und Rutschungsgefahren und herunterfallenden Gegenständen.
Möglicher Ein- und Ausbau der Eco-Elemente vom Boden aus
Mit der Top-Stange, wird der ebenerdige Ein- und Ausbau der Schalung möglich gemacht (PIRL wird nicht benötigt).
Verstärkte Stabilität
Die vielfältigen Unterstützungspunkte des Éco+-Elements, der ausziehbare Hauptträger mit kontinuierlicher Unterstützung sowie der Nebenträger für Ecken gewährleisten eine optimale Stabilität.
Diebstahlschutz
Ein von Alphi entwickelter chemischer Prozess verhindert das unzulässige Recycling der Alu-Träger.
Das Eco+-Elemente wurde entwickelt, um die CO2-Emissionen zu begrenzen, es besteht aus 100% recyceltem Aluminium und ist selbst zu 100% recycelbar.
Kurze Produktionskette
Die von Alphi eingesetzte Produktionsweise bevorzugt die Unternehmen der französischen Industrie.
Transporte sind auf das Inland begrenzt (Entfernung zwischen Lieferanten unter 460 km).
Weniger Lastkraftwagen
Die Optimierung des Packmaßes konnte durch Begrenzung der Dicke des Eco+-Elements und durch genaue Formanalyse für die bessere Stapelbarkeit erreicht werden.
Die Transportmenge pro LKW konnte so um 15% erhöht werden.
Kurze Produktionskette
Die von Alphi eingesetzte Produktionsweise bevorzugt die Unternehmen der französischen Industrie.
Transporte sind auf das Inland begrenzt (Entfernung zwischen Lieferanten unter 460 km).
Weniger Lastkraftwagen
Die Optimierung des Packmaßes konnte durch Begrenzung der Dicke des Eco+-Elements und durch genaue Formanalyse für die bessere Stapelbarkeit erreicht werden.
Die Transportmenge pro LKW konnte so um 15% erhöht werden.
30 m² pro Arbeiter pro Tag bis zu einer Höhe von 2,5m
(Schalen /Einstellung / Sperrholz Verlegung/ /Ausschalen)
Einfaches Auschalen
Der in die Stütze integrierte Schalkopf für schnelles Ausschalen (patentiertes Alphi-System) erlaubt, dass die Bodenplatte während des Ausschalens unterstützt bleibt : die Taktplanung des Alu-Systems wird dadurch verbessert.
Durchgängige Oberfläche
• Die Arbeit auf einer festen Oberfläche erleichtert die Beweglichkeit auf der Schalung
• Die ausziehbaren Hauptträger und die winkelförmigen Nebenträger ermöglichen, sich näher an die Wand zu bewegen
Praktische Nutzung
• Die Platten TopDalle Eco+ und TopDalle Eco sind perfekt retrokompatibel
(Schalen /Einstellung / Sperrholz Verlegung/ /Ausschalen)
Einfaches Auschalen
Der in die Stütze integrierte Schalkopf für schnelles Ausschalen (patentiertes Alphi-System) erlaubt, dass die Bodenplatte während des Ausschalens unterstützt bleibt : die Taktplanung des Alu-Systems wird dadurch verbessert.
Durchgängige Oberfläche
• Die Arbeit auf einer festen Oberfläche erleichtert die Beweglichkeit auf der Schalung
• Die ausziehbaren Hauptträger und die winkelförmigen Nebenträger ermöglichen, sich näher an die Wand zu bewegen
Praktische Nutzung
• Die Platten TopDalle Eco+ und TopDalle Eco sind perfekt retrokompatibel
• Vereinfachter Aufbau dank der nebeneinandergebauten Eco+-
• Am Ende der Spannweite, kann der Abstand zwischen Element und Wand mit einen Zwischenraum von 10 cm eingestellt werden
Erleichterte Kennzeichnung
Farbige Endabdeckungen erleichtern ein schnelles Erkennen der Längen der Eco+-Elemente.
• Am Ende der Spannweite, kann der Abstand zwischen Element und Wand mit einen Zwischenraum von 10 cm eingestellt werden
Erleichterte Kennzeichnung
Farbige Endabdeckungen erleichtern ein schnelles Erkennen der Längen der Eco+-Elemente.
Widerstandsfähigkeit und Nachhaltigkeit
Exklusives Spannsystem mit einem langen, stabilen Profil
Die Endabdeckungen aus Gummi absorbieren die Aufprallenergie und reduzieren damit Schäden
Kompatibilität
TopDalle Eco ist kompatibel zu vorherigen Alphi-Schalungslösungen.
Wartung
Einfacher Service –Aluminium ist leicht zu repariere.
Exklusives Spannsystem mit einem langen, stabilen Profil
Die Endabdeckungen aus Gummi absorbieren die Aufprallenergie und reduzieren damit Schäden
Kompatibilität
TopDalle Eco ist kompatibel zu vorherigen Alphi-Schalungslösungen.
Wartung
Einfacher Service –Aluminium ist leicht zu repariere.
Reduzierung der Beschwerlichkeit
Die kranunabhängigen Elemente des TopDalle Éco sind 20% leichter als herkömmliche Lösungen.
Das System begrenzt die manuelle Handhabung von Lasten.
Verringerung der Lärmbelästigung
Die Eco+-Elemente haben Endabdeckungen aus Gummi, die einen Aufprall absordbieren und damit das Lärm reduzieren.
Die kranunabhängigen Elemente des TopDalle Éco sind 20% leichter als herkömmliche Lösungen.
Das System begrenzt die manuelle Handhabung von Lasten.
Verringerung der Lärmbelästigung
Die Eco+-Elemente haben Endabdeckungen aus Gummi, die einen Aufprall absordbieren und damit das Lärm reduzieren.
Betonstärke
Spitzenqualität der Beton-Unterseite
Durchbiegung beschränkt auf L/400 (Bessrer Qualität als die der Empfehlung D.T.U 21 für Betondecken).
Festnageln auf Passholz
• Das Passholz wird festgenagelt (15 mm erlaubt)
• Der asymmetrische Passholz passt sich an verschiedene Konfigurationen an
Regelung
Die Schalungsträger sind konform der Norm NF 93-322, im Hinblick auf das Schalen entwickelt.
Sauberkeit
Die Form des Eco+-Elements verhindert das Austreten von Betonschlämmen auf die vertikale Wand.
Alle Bestandteile der TopDalle Eco wurden vom Labor Locie der Universität Savoie Mont-Blanc getestet.
